Digitalröntgen med Digital Detector Array – DDA

Digitalröntgen med DDA möjliggör snabb, säker och miljövänlig inspektion av svetsar, rörledningar, ventiler och gjutna komponenter – utan att behöva stoppa produktionen. Med högupplösta bilder och minimal stråldos avslöjas defekter, godsförtunningar och främmande föremål i realtid.

Vad är digital detector array?

DDA är en digital detektorpanel som direkt omvandlar röntgenstrålning till bilddata. Tekniken ger bättre kontrast, snabbare resultat och lägre stråldos än traditionell filmradiografi. Den digitala bilden visas direkt på skärm och kan justeras med programvara för att lyfta fram detaljer, mäta avvikelser och dokumentera resultat.
  ↵Kontaktuppgifter
​​​​​​​+46(0)8-715 16 60
info@nordicndt.se

Fördelar med DDA jämfört med traditionell röntgen

  • Upp till 75 % kortare exponeringstid
  • Ingen filmframkallning eller kemikaliehantering
  • Tydligare bilder med högre kontrast
  • Inspektion möjlig under drift
  • Miljövänlig och kostnadseffektiv

Användningsområden för digitalröntgen med DDA

Digitalröntgen används inom en rad branscher för att säkra kvalitet, minska driftstopp och undvika kostsamma fel. Här är några vanliga tillämpningar – illustrerade med faktiska exempelbilder från våra uppdrag:

Svetsade konstruktioner

Kontroll av svetsfogar i rör och tankar enligt ISO 17636-2 klass B
Upptäck sprickor, porbildningar och bindfel med hög precision och dokumentation.

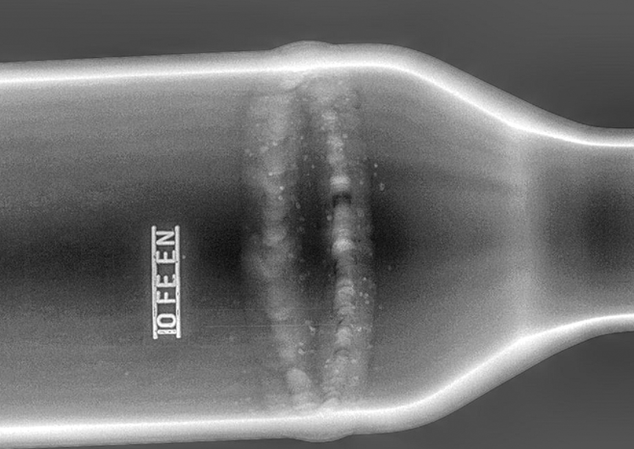

Röntgenbild av svetsfog inspekterad med Digital Detector Array enligt ISO 17636-2Röntgenbild av svetsfog inspekterad med Digital Detector Array enligt ISO 17636-2
Svetskontroll med DDA
Digital inspektion av svetsfog enligt ISO 17636-2 klass B

Rörledningar i drift – genom isolering

Inspektion av rör i stål och plast utan driftstopp eller demontering
Med DDA kan vi kontrollera rörledningars skick genom isolering och under tryck. Vanliga inspektionsmål är korrosion, beläggningar och godsförtunning.

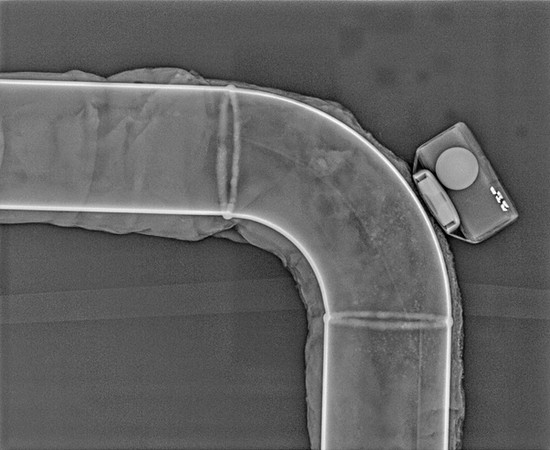

Digitalröntgen av böjd rörledning under drift – synliggör korrosion genom isoleringDigitalröntgen av böjd rörledning under drift – synliggör korrosion genom isolering
Rörinspektion under drift
Genomlysning av isolerat rör för att upptäcka korrosion utan driftstopp

Väggtjocklek och erosion

Noggrann mätning av väggtjocklek för att förebygga skador
Vi upptäcker godsförtunningar och materialförändringar som kan leda till haveri. Exakta mätvärden i bilden möjliggör tydliga beslut direkt.

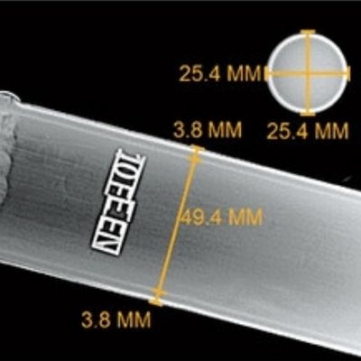

Digitalröntgenbild med exakt väggtjockleksmätning av rör – 3.8 mm och 49.4 mmDigitalröntgenbild med exakt väggtjockleksmätning av rör – 3.8 mm och 49.4 mm
Väggtjockleksmätning
Röntgenmätning av väggtjocklek i rör med millimeterprecision

Sprinklersystem och flödeskontroll

Detektering av blockeringar och främmande föremål i rörgrenar
Perfekt för kontroll av brandskyddssystem där man inte kan eller vill demontera. Vi identifierar stopp eller minskat flöde visuellt.

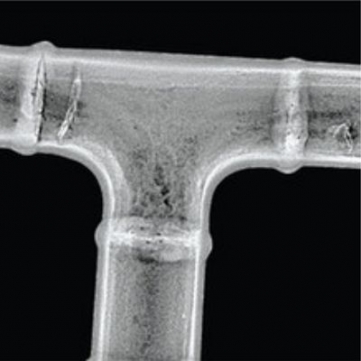

Digitalröntgen av T-koppling i rörsystem – visar beläggningar och flödesvägarDigitalröntgen av T-koppling i rörsystem – visar beläggningar och flödesvägar
Sprinklerinspektion
Inspektion av T-koppling för att upptäcka avlagringar i sprinklerledningar

Gjutna detaljer i metall och plast

Inspektion av inre defekter i gjutgods före montering
Vi identifierar porer, slagg och inneslutningar i komplexa detaljer – innan de tas i bruk.

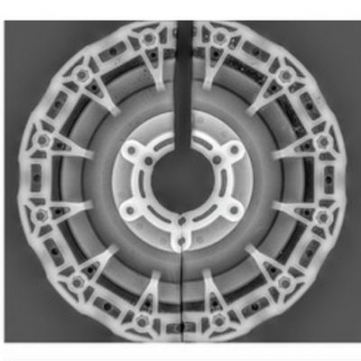

Röntgenbild av gjuten komponent – visar inre struktur och defekterRöntgenbild av gjuten komponent – visar inre struktur och defekter
Gjutgodskontroll
Digital inspektion av gjuten detalj i plast eller metall

Ventiler och tryckkärl

Röntgen av tryckbärande enheter utan ingrepp
Kvalitetssäkring av ventiler och tryckkärl genom icke-förstörande provning. Mäter väggtjocklek och kontrollerar inre strukturer.
Röntgenbild av rör med måttmarkeringar – visar väggtjocklek på 3.8 mm och 49.4 mm med Digital DetectRöntgenbild av rör med måttmarkeringar – visar väggtjocklek på 3.8 mm och 49.4 mm med Digital Detect
Väggtjockleksmätning med digitalröntgen
Digital inspektion av rör med tydliga måttangivelser – exakt väggtjocklek i millimeter, utan att skada materialet.

System i fält – mobilitet och flexibilitet

Portabel utrustning för röntgen i industrimiljöer
Vi använder bärbara system från NOVO som ger högupplösta bilder på några sekunder – ute på fältet eller i verkstaden.
Portabel Digital Detector Array-system från NOVO – används för röntgen i fält Portabel Digital Detector Array-system från NOVO – används för röntgen i fält
Portabel röntgenutrustning
Mobil DDA-enhet för fältarbete med digital inspektion

Vanliga frågor om digitalröntgen med DDA

Vad är en Digital Detector Array (DDA)?

En Digital Detector Array är en digital röntgendetektor som fångar upp strålning och omvandlar den direkt till en högupplöst bild. Det gör det möjligt att se resultatet direkt på skärm – utan film, framkallning eller kemikalier.

Vad är fördelarna med DDA jämfört med traditionell röntgen?

DDA kräver betydligt kortare exponeringstid och ger bättre bildkvalitet med högre kontrast. Den är snabbare, säkrare och mer miljövänlig eftersom inga filmer eller kemikalier används. Dessutom möjliggör DDA röntgen under drift.

Kan man röntga genom isolering eller medan anläggningen är i drift?

Ja. En av de stora fördelarna med DDA är att tekniken kan användas genom isolering och under drift, vilket eliminerar behovet av att tömma ledningar eller avbryta produktionen.

Behöver vi stoppa produktionen för att röntga?

Nej. Inspektionen sker utan avbrott i produktionen, vilket sparar både tid och kostnader. Metoden passar särskilt bra i känsliga eller kritiska driftmiljöer.

Vilka typer av defekter kan upptäckas med DDA?

Digitalröntgen avslöjar ett brett spektrum av defekter: sprickor, porbildningar, korrosion, erosion, godsförtunning, flödeshinder och främmande föremål – även i komplexa strukturer.

Vilka material kan ni inspektera med digitalröntgen?

Vi inspekterar stål, aluminium, rostfritt, plast, komposit, gjutgods och även armerad betong – alltid utan att skada objektet.

Kan ni röntga betongkonstruktioner?

Ja. Tack vare DDA-panelernas känslighet kan vi röntga armerad betong och andra icke-metalliska material och identifiera avvikelser i struktur och placering.

Hur påverkar digitalröntgen miljön?

Till skillnad från traditionell filmröntgen behövs inga kemikalier eller filmrullar. Det gör DDA till ett mer hållbart och miljövänligt alternativ.

Är utrustningen portabel och lämplig för fältarbete?

Ja. Vi använder bärbara system som ger högupplösta bilder på några sekunder – perfekt för inspektioner i verkstad, fält eller svåråtkomliga miljöer.

Hur snabbt får man resultat efter en inspektion?

Bilden genereras direkt efter exponering och kan analyseras på plats. Rapporter och åtgärdsunderlag kan ofta levereras redan samma dag.

Uppfyller era system några standarder?

Ja. Våra system är kalibrerade enligt SS-EN ISO 17636-2 klass B, vilket säkerställer att våra inspektioner uppfyller högsta krav på noggrannhet och bildkvalitet.

Hur sparas och dokumenteras inspektionsbilderna?

Alla bilder lagras digitalt och kan förstoras, analyseras och arkiveras. De används i våra rapporter för full spårbarhet och kvalitetssäkring över tid.
